| 插入式超聲波流量計 | 管段式超聲波流量計 | 外夾式超聲波流量計 | |||
| 管徑范圍 | DN80-4000 | DN20-2000 | DN20-4000 | ||
| 流速范圍（m/s） | 0.01～12 | ||||
| 測量介質 |
飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體
|
||||
| 管道材質 | 金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材質（如PVC,有機玻璃等） | ||||
| 管襯材質 | 玻璃鋼、沙漿、橡膠等 | ||||
| 信號輸出 |
1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。
2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。
3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km.
4、打印機：RS-232串口模式。打印機為選配件。
5、M-BUS.
|
||||
| 鍵 盤 | 2×8漢字鍵盤 | ||||
| 顯示器 | 2×10漢字顯示或英文顯示 | ||||
| 測量功能 |
顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。
|
||||
| 數據存貯 |
可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
|
||||
| 環境溫度 |
轉換器：-10～45℃（特殊環境請說明）
傳感器：-40～+60℃（常溫型）
-40～+160℃(高溫型)
|
||||
| 傳感器材質 | 不銹鋼和陶瓷 | 不銹鋼和普通碳鋼 |
常溫型為尼龍高溫型為合金鋁
|
||
| 傳感器承壓能力 | 管內部分壓力≤4.5MPa |
DN20~700mm≤2.5MPa
DN800~2000mm≤1.6MPa
|
與管道內壓力無關建議不浸水工作
|
||
| 傳感器防護等級 | IP68 | ||||
| 轉換器防護等級 | 壁掛式轉換器：IP65 盤裝式轉換器： IP52 一體式轉換器： IP67 | ||||
| 防爆等級 | EXdⅡBT6 | ||||
| 傳感器電纜長度 | ≤ 500m | ≤500m | ≤300m | ||
| 傳感器電纜型號 |
專用電纜SEYV-75-2(直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜
|
||||
| 工作電源 | AC220V, DC12～36V0.8A(可選) | ||||

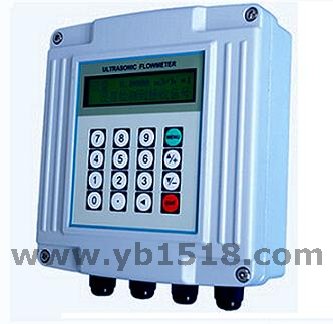

| 轉換器外形尺寸 | 壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm | ||||
| 傳感器外形尺寸 | 220×ø20(桿部)*ø50(連接部)mm | 見管段傳感器數據表 | 60×40×35mm | ||
| 轉換器重量 | 壁掛式：1.2Kg 盤裝式： 0.8Kg 一體式： 1.4Kg | ||||
| 傳感器重量 | 0.7Kg/支 | 見管段傳感器數據表 | 0.2Kg/支 | ||
| 熱量測量功能 | 測量供熱量、熱損耗、入口溫度、出口溫度 | ||||
|
可選配的傳感器
|
測量范圍
|
流體溫度
|
精度
|
|
|
標準外夾式超聲波流量計
|
TS-2(小型)
|
DN15-100mm
|
-40℃～90℃
|
優于±1%
|
 |
TM-1(中型)
|
DN50-1000mm
|
||
|
TL-1(大型)
|
DN300-2000mm
|
|||
|
高溫外夾式超聲波流量計
|
HTS-1(小型)
|
DN15-100mm
|
-40℃～160℃
|
|
 |
HTM-1(中型)
|
DN50-1000mm
|
||
|
插入式超聲波流量計
|
TC-1(標準插入)
|
DN80-2000mm
|
-40℃～160℃
|
|
 |
TLC-2(加長插入)
|
|||
|
管段式超聲波流量計
|
標準管段式
|
DN15-1000mm
(詳見管段參數規格表) |
-40℃～160℃
|
優于±0.5%
|
 |
||||
|
源 電
|
AC220V或DC8-36V
|
|||
|
入 輸
|
3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入
|
|||
|
出 輸
|
隔離,RS232/RS485 輸出,2 路隔離OCT輸出,1 路隔離4-20mA 輸出(無源)
|
|||
|
通信協議
|
METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水
|
|||
|
規格代碼
|
說明
|
|||||||||
|
企標
|
HD-
|
江蘇恒大儀表
|
||||||||
|
儀表種類
|
MFL-100
|
超聲波流量計
|
||||||||
|
傳感器形式
|
1
|
插入式
|
||||||||
|
2
|
管段式
|
|||||||||
|
3
|
外夾式
|
|||||||||
|
公稱通徑
|
-XXX
|
100表示DN100
|
||||||||
|
被測介質溫度
|
-0
|
常溫型-40～+60℃
|
||||||||
|
1
|
高溫型-40～+160℃
|
|||||||||
|
輸出信號
|
0
|
4～20mA
|
||||||||
|
1
|
0-20VDC
|
|||||||||
|
通訊方式
|
0
|
無
|
||||||||
|
1
|
RS-232
|
|||||||||
|
2
|
RS-485
|
|||||||||
|
供電方式
|
0
|
交直
|
||||||||
|
1
|
直流
|
|||||||||
|
流量量程
|
-XXX
|
例：2000表示最大流量2000m3/h
|
||||||||
