轉子流量計

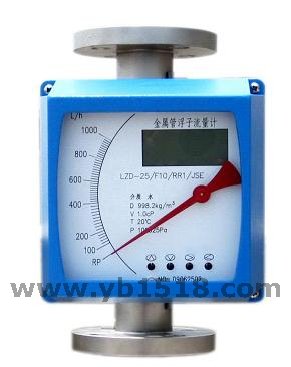

智能金屬管浮子流量計

發布時間：2021-05-22 10:53:06

一、產品簡介

　　HD-LZ系列金屬管浮子流量計廣泛應用于石油、化工、發電、制藥、食品、水處理等復雜、惡劣環境條件及各種介質條件的流測量過程中。

　　本流量計采用變面積式測量原理，測量部件由一個錐形測量管和浮子組成，浮子能在錐形測量管中自由的上下移動，改變管道中的流通面積，隨著流量大小的變化浮子在測量管中的垂直位置也發生相應的變化，通過磁傳遞系統將浮子的位置傳遞到指示器的刻度盤上，現場指示流量值的大小，也可以輸出信號實現遠傳顯示和控制。

　　流量計檢測部分零件均有1Cr18Ni9Ti不銹鋼材料制成，特殊場合也可由0Cr18Ni12Mo2Ti或F46等耐腐蝕材料組成。流量計除特殊規格外，高度均為250mm。連接法蘭采用GB/T9119.8～10 標準，也可根據用戶特殊要求定制。

二、產品特點

1、適用于小口徑和低流速介質流量測量。

2、模塊化組合設計，維修方便，正常使用免維護。
3、單軸靈敏指示、非接觸新型磁耦合結構，信號傳輸更穩定。

4、雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光。
5、智能型具有掉電保護、數據備份及恢復功能。

6、全金屬結構，抗震、耐壓、耐溫、防腐、使用壽命長。

7、對于直管段要求較低。

8、可用于易燃、易爆危險場合。

9、三種供電方式可選:DC24V、AC220V、電池供電。

三、技術參數

1、測量范圍：水（20℃）　 6～150000L/h

　　　　　　空氣(101.3kPa 20℃) 0.05～4000m3/h

2、量程比：10∶1(特殊型20∶1）

3、準 確度：1.5級、1.0級

4、工作壓力：DN15～DN50 PN4.0MPa（特殊型25MPa）

　　　　　　 DN80～DN100 PN1.6MPa（特殊型16MPa）

5、夾套壓力等級:1.6MPa

6、介質溫度：標準型:-80℃～+220℃ 高溫型:400℃;襯PTFE型≤85℃

7、環境溫度：指針型:-40℃～+120℃ 電遠傳型:-30～+65℃

8、介質粘度：DN15:≤5mPa.s(H15.1～H15.3):≤30mPa.s(H15.4～H15.9

　　　　　　 DN25:≤250mPa.s DN50～DN150:≤300mPa.s

9、液晶顯示：瞬時流量顯示范圍:0～50000　　累積流量顯示范圍:0～99999999

10、輸出：標準信號:二線制4～20mA　　脈沖信號:最小間隔50ms

11、報警輸出：上限或下限瞬時流量報警。

　　標 準 型:集電極開路輸出（MAX100mA、30VDC內部阻抗100Ω)

　　特殊型:繼電器輸出（觸點容量最大5A AC250V）

12、供　　電：標準型:DC24V(DC10.8V～DC36V)　　交流型:AC220V(AC85V～AC265V)

13、連接方式：標準型:DIN2501法蘭

　　特殊型：用戶提供法蘭標準　　螺紋連接型:DIN11851或用戶指定

14、電氣接口：M20×1.5、PG11、1/2″NPT

15、防護等級：IP65

16、防爆標志：本安型:ExiaIICT3～6　隔爆型:ExdIIBT3～6

流量量程選型表

通徑mm	流量范圍		最大壓力損失Kpa
	水(20℃)L/h	空氣(20℃)m³/h	水	空氣
15	2.5～25	0.07～0.7	6.5	7.1
	4.0～40	0.11～1.1	6.5	7.2
	6.3～63	0.18～1.8	6.6	7.3
	10～100	0.28～2.8	6.6	7.5
	16～160	0.48～4.8	6.8	8.0
	25～250	0.7～7.0	7.2	10.8
	40～400	1.0～10.0	8.6	10.0
	63～630	1.6～16.0	11.1	14.0
25	100～1000	3.0～30	7.0	7.7
	160～1600	4.5～45	8.0	8.8
	250～2500	7.0～70	10.8	12.0
	400～4000	11～110	15.5	19.0
50	630～6300	18～180	8.1	8.6
	1000～10000	25～250	11.0	10.4
	1600～16000	40～400	17.0	15.5
80	2500～25000	60～600	8.1	8.0
80	4000～40000	100～1000	9.5	13.0
100	6300～63000	160～1600	8.5	8.4

產品選型

HD-LZ	金屬管浮子流量計
	代號	公稱通徑
	-15	DN15
	-25	DN25
	-40	DN40
	-50	DN50
	-80	DN80
	-100	DN100
	-150	DN150
		代號	結構形式
		/	下進上出
		H1	左進右出
		H2	右進左出
		AA	側進側出
		LA	底進側出
		S	螺紋連接
		M	快速接頭連接
			代號	本體材質
			R1	321不銹鋼
			R4	304不銹鋼
			R6	316不銹鋼
			R6L	316L不銹鋼
			Hc4	哈C合金
			Ti	鈦
			F	內襯F46(PTFE)
				代號	指示器類型
				M7	線性指示器
				M9	非線性指示器（就地指針顯示瞬時流量）
					代號	組合功能
					ESK	24VDC；遠傳4-20mA標準電流信號
					ESK-Z	24VDC；遠傳4-20mA；現場LCD顯示瞬時及累計流量
					ESK-D	現場鋰電池供電；LCD顯示瞬時及累計流量
					K1	帶一上線報警點信號
					K2	帶下上線報警點信號
					K12	帶一上線和一下線報警點信號
						代號	防爆類型
						Ex	本安防爆
						Exd	隔爆
							代號	測量介質分類
							L	液體
							G	氣體
								代號	增加功能
								T	測量管帶有保溫/隔熱夾套
								HT	測量介質溫度大于120°高溫
