儀表口徑及連接方式
|
4、6、10、15、20、25、32、40采用螺紋連接
|
|
(15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接
|
|
|
精度等級
|
±1%R、±0.5%R、±0.2%R（高精度型需定制）
|
|
儀表材料
|
304不銹鋼、316（L）不銹鋼
|
|
量程比
|
1:10、1:20、1:30
|
|
被測介質溫度
|
-20 ~ +100℃、-20 ~ +150℃（高溫型需定制）
|
|
環境溫度
|
溫度-10~+55℃，相對濕度5%~90%，大氣壓86~106kPa
|
|
輸出信號
|
傳感器：脈沖頻率信號，低電平≤0.8v，高電平≥2v
|
|
變送器：兩線制4~20mADC電流信號，RS485，開關量
|
|
|
供電電源
|
傳感器：+3v DC
|
|
變送器：+12v ~ +24v DC
|
|
|
現場顯示型：儀表自帶3.6v鋰電池
|
|
|
信號傳輸線
|
STVPV3×0.3（三線制），2×0.3（二線制）
|
|
傳輸距離
|
≤1000m
|
|
防爆等級
|
基本型：ABS塑料，防爆型：304內螺紋M20×1.5
|
|
防爆等級
|
基本型：非防爆產品，防爆型：ExdIIBT5
|
|
防護等級
|
IP65
|
| 儀表口徑 （mm） |
正常流量范圍（m3/h） | 擴展流量范圍（m3/h） | 超擴展流量范圍（m3/h） | 常規耐受壓力（MPa） |
| DN4 | 0.04-0.25 | 0.04-0.4 | 0.02-0.4 | 6.3 |
| DN6 | 0.1-0.6 | 0.06-0.6 | 0.03-0.6 | 6.3 |
| DN10 | 0.2-1.2 | 0.15-1.5 | 0.07-1.5 | 6.3 |
| DN15 | 0.6-6 | 0.4-8 | 0.3-8 | 6.3、2.5(法蘭) |
| DN20 | 0.8-8 | 0.45-9 | 0.25-9 | 6.3、2.5(法蘭) |
| DN25 | 1-10 | 0.5-10 | 0.3-10 | 6.3、2.5(法蘭) |
| DN32 | 1.5-15 | 0.8-15 | 0.4-15 | 6.3、2.5(法蘭) |
| DN40 | 2-20 | 1-20 | 0.5-20 | 6.3、2.5(法蘭) |
| DN50 | 4-40 | 2-40 | 1-40 | 2.5 |
| DN65 | 7-70 | 4-70 | 2-70 | 2.5 |
| DN80 | 10-100 | 5-100 | 3-100 | 2.5 |
| DN100 | 20-200 | 10-200 | 5-200 | 1.6 |
| DN125 | 25-250 | 13-250 | 7-250 | 1.6 |
| DN150 | 30-300 | 15-300 | 9-300 | 1.6 |
| DN200 | 80-800 | 40-800 | 30-800 | 1.6 |
|
型號
|
|
|||||||||
|
HD-LWGY-B
|
|

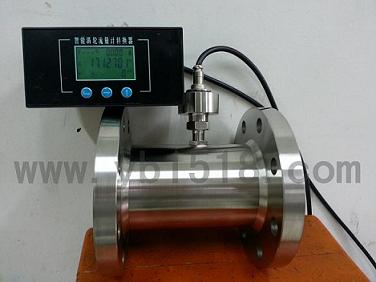

分體型智能渦輪流量計
|
||||||||
|
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
|
|
|
公稱通經 |
4
|
|
DN4
|
|||||||
|
6
|
|
DN6
|
||||||||
|
10
|
|
DN10
|
||||||||
|
15
|
|
DN15
|
||||||||
|
20
|
|
DN20
|
||||||||
|
25
|
|
DN25
|
||||||||
|
32
|
|
DN30
|
||||||||
|
40
|
|
DN40
|
||||||||
|
50
|
|
DN50
|
||||||||
|
65
|
|
DN65
|
||||||||
|
80
|
|
DN80
|
||||||||
|
100
|
|
DN100
|
||||||||
|
125
|
|
DN125
|
||||||||
|
150
|
`
|
DN150
|
||||||||
|
200
|
|
DN200
|
||||||||
|
輸出類型 |
C
|
|
無輸出，3.6V電池供電
|
|||||||
|
I
|
|
24V供電，4-20mA輸出
|
||||||||
|
R
|
|
24V供電，RS485輸出
|
||||||||
|
H
|
|
24V供電，4-20mA電流輸出HART通訊
|
||||||||
|
G
|
|
24V供電，開關量控制
|
||||||||
|
精度等級
|
A
|
|
精度1.0級
|
|||||||
|
B
|
|
精度0.5級
|
||||||||
|
C
|
|
精度0.2級
|
||||||||
|
流量類型
|
Z
|
|
正常流量范圍
|
|||||||
|
K
|
擴展流量范圍
|
|||||||||
|
C
|
超擴展流量范圍
|
|||||||||
|
表體材質
|
S
|
|
304不銹鋼
|
|||||||
|
L
|
|
316（L）不銹鋼
|
||||||||
|
壓力等級
|
P1
|
|
PN16
|
|||||||
|
P2
|
PN25
|
|||||||||
|
P3
|
PN40
|
|||||||||
|
P4
|
PN64
|
|||||||||
|
P5
|
特殊定做
|
|||||||||
|
防爆
|
N
|
|
不防爆
|
|||||||
|
D
|
防爆
|
|||||||||
|
線纜長度
|
-XX
|
|
線纜長度m
|
|||||||
