公稱
通經(jīng)
DN(mm) |
型 號 |
范圍度 |
測量范圍 |
錐管
長度
(mm) |
精確度等級 |
允許被測流體狀況 |
| 水，20℃ |
 |
LZB/LZJ |
LZB-( )F
LZJ-( )F |
溫度(℃) |
壓力(MPa) |
| 4 |
LZB-4
LZB-4F |
10:1 |
1～10L/h
1.6～16l/h
2.5～25L/h |
16～160l/h
25～250L/h
40～400L/h |
100 |
2.5 |
2.5;4 |
-20～+120 |
≤1 |
| 6 |
LZJ-6
LZJ-6F |
2.5～25L/h
4～40L/h
6～60L/h |
40～400L/h
60～600L/h
100～1000L/h |
2.5m³ |
2.5;4 |
| 10 |
LZJ-10
LZJ-10F |
6～60L/h
10～100L/h
16～160L/h |
100～1000L/h
160～1600L/h
250～2500L/h |
160 |
| 15 |
LZB-15
LZB-15F |
16～160L/h
25～250L/h
40～400L/h |
0.25～2.5m³/h
0.4～4m³/h
0.6～6m³/h |
350 |
2.5 |
≤0.6 |
| 25 |
LZB-25
LZB-25F |
40～400L/h
60 ～600L/h
100～1000L/h |
1～10m³/h
1.6～16m³/h
2.5～25m³/h |
1.5 |
| 40 |
LZB-40
LZB-40F |
160～1600L/h
250～2500L/h |
4～40m³/h
6～60m³/h |
430 |
| 50 |
LZB-50
LZB-50F |
0.4～4m³/h
0.6～6m³/h |
10～100m³/h
16～160m³/h |
450 |
| 80 |
LZB-80
LZB-80F |
10:1
5:1 |
1～10m³/h
1.6～16m³/h
5～25m³/h |
50～250m³/h
80～400m³/h |
500 |
|
≤0.4 |
| 100 |
LZB-100
LZB-100F |
5:1 |
5～25m³/h
8～40m³/h
12～60m³/h |
120～600m³/h
200～1000m³/h |
| 注：液體流量的最大測量范圍，可安用戶需要，擴(kuò)大到90m³/h。 |

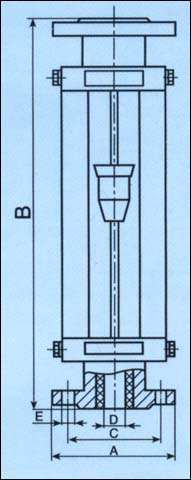

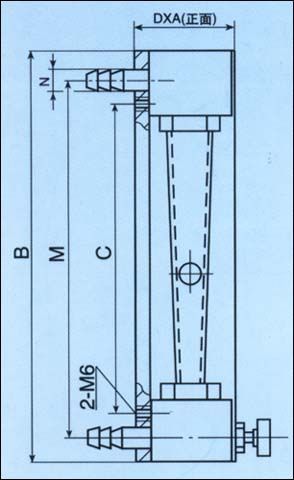

結(jié)構(gòu)示意圖
